Przekaźnik

LightCore (2-way) Jeweller

Przekaźnik do przełącznika 1-przyciskowego

LightCore (2-way) vertical Jeweller

Przekaźnik do pionowego przełącznika 1-gniazdowego.

Panele dotykowe

SoloButton (1-gang)

Jest on używany, gdy przełącznik 1-gniazdowy jest zainstalowany jako oddzielne urządzenie. SoloButton składa się z panelu przedniego i ramki, dostarczanych jako jeden komponent.

CenterButton (1-gang)

Jest on używany, gdy przełącznik 1-gniazdowy jest zainstalowany między zestawem urządzeń.

CenterButton (1-gang) vertical

Jest on używany, gdy pionowy przełącznik 1-gniazdowy jest zainstalowany między zestawem urządzeń.

SideButton (1-gang)

Jest on używany, gdy przełącznik 1-gniazdowy jest zainstalowany po prawej lub lewej stronie zestawu urządzeń.

SideButton (1-gang) vertical

Jest używany, gdy pionowy przełącznik 1-gniazdowy jest zainstalowany na górze lub na dole zestawu urządzeń.

Ramki

Ramki dla dwóch, trzech, czterech i pięciu przełączników i gniazdek Ajax w dowolnej kombinacji¹.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

1 — Warianty z gniazdkami są dostępne tylko w orientacji poziomej.

Czarny (Black)

RAL 9005

Grafitowy (Graphite)

RAL 7024

Biały (White)

RAL 9003

Kość słoniowa (Ivory)

RAL 1013

Mglisty (Fog)

RAL 7047

Jasnoszary (Oyster)

RAL 9002

Szary (Grey)

RAL 7004

Oliwkowy (Olive)

RAL 7044

Poniższe kolory RAL są jak najbardziej zbliżone do rzeczywistego koloru. Mogą się one jednak nieznacznie różnić, dlatego należy traktować je jedynie jako wskazówkę przy wyborze koloru.

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

• Dwukierunkowa komunikacja.
• Zaawansowany antysabotaż.
• Szyfrowanie blokowe z kluczem dynamicznym.
• Natychmiastowe powiadomienia.
• Zdalna konfiguracja za pomocą aplikacji Ajax.

Pasma częstotliwości radiowych

866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Zależnie od regionu sprzedaży.

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Modulacja sygnału radiowego

GFSK

Zasięg komunikacji radiowej

do 1100 m

Pomiędzy urządzeniem a hubem (lub podwajaczem zasięgu) w otwartej przestrzeni.

Szyfrowana komunikacja radiowa

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Skokowa zmiana częstotliwości radiowej

Komunikacja radiowa wykorzystuje skokową zmianę częstotliwości, aby zapobiec przechwytywaniu i zagłuszaniu.

Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Urządzenie powinien zainstalować profesjonalny elektryk.

Ochrona przed spoofingiem

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

po 36 sek.

Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.

Napięcie zasilania

230 V~, 50/60 Hz

Urządzenie nie wymaga przewodu neutralnego do działania.

Średnie zużycie energii

do 200 mW

Moc maksymalna

600 W

Dla LightCore (2-way) Jeweller i LightCore (2-way) vertical Jeweller.

Zabezpieczenie prądowe

powyżej 2,6 A

Jeśli zabezpieczenie zostanie uaktywnione, LightSwitch wyłącza zasilanie i wysyła powiadomienie do aplikacji Ajax.

Zabezpieczenie temperaturowe

powyżej +60 °C

Jeśli zabezpieczenie zostanie uaktywnione, LightSwitch wyłącza zasilanie i wysyła powiadomienie do aplikacji Ajax.

Dopuszczalna temperatura pracy

od –10 °C do +40 °C

Dopuszczalna wilgotność

Do 75% przy braku kondensacji

Stopień ochrony

IP20

Konstrukcja przełącznika

Typ europejski (55)

Przekaźnik

LightCore (2-way) Jeweller — 76,3 × 72,3 × 29,2 mm

LightCore (2-way) vertical Jeweller — 72,3 × 76,3 × 29,2 mm

Panele dotykowe

SoloButton (1-gang) — 82,8 × 82,8 × 10,3 mm

CenterButton (1-gang) — 82 × 70,5 × 10,3 mm

CenterButton (1-gang) vertical — 70,5 × 82 × 10,3 mm

SideButton (1-gang) — 82 × 76,2 × 10,3 mm

SideButton (1-gang) vertical — 76,2 × 82 × 10,3 mm

Ramki

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

Przekaźnik

LightCore (2-way) Jeweller — 48 g
LightCore (2-way) vertical Jeweller — 48 g

Panele dotykowe

SoloButton (1-gang) — 45 g
CenterButton (1-gang) — 31 g
CenterButton (1-gang) vertical — 31 g
SideButton (1-gang) — 32 g
SideButton (1-gang) vertical — 32 g

Ramki

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

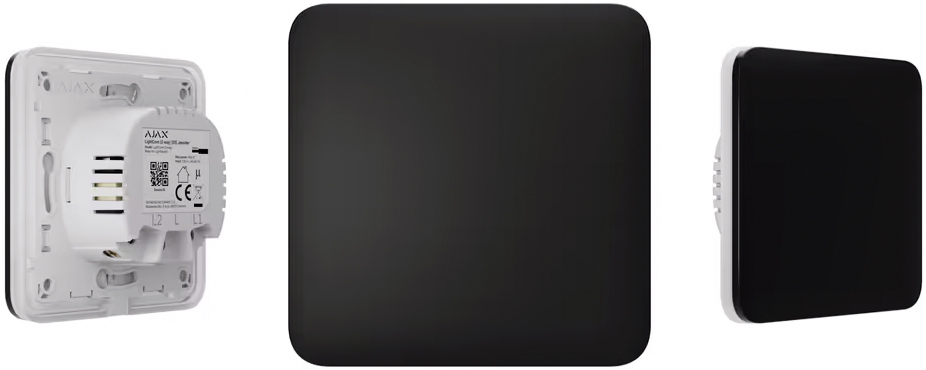

LightSwitch (2-way) Jeweller to prefabrykowany inteligentny przełącznik. Wszystkie elementy sprzedawane są osobno
