Przekaźnik

Steruje zasilaniem urządzenia oświetleniowego.

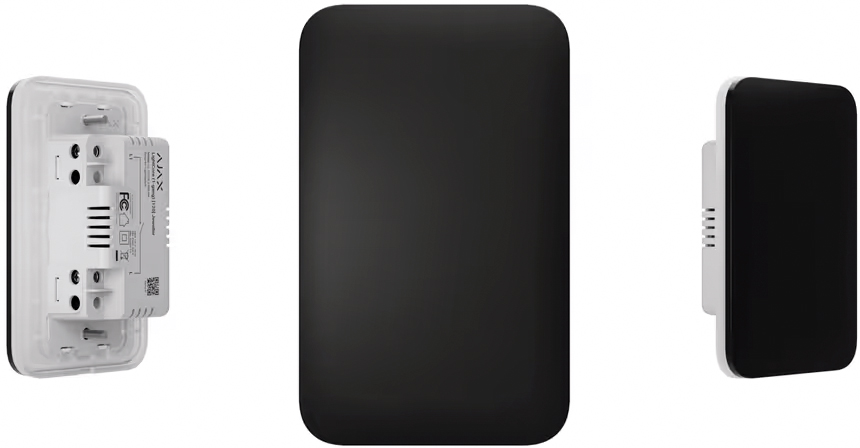

LightCore (1-gang) [120] Jeweller

Panele dotykowe

Czarny (Black)

RAL 9005

Grafitowy (Graphite)

RAL 7024

Biały (White)

RAL 9003

Kość słoniowa (Ivory)

RAL 1013

Mglisty (Fog)

RAL 7047

Jasnoszary (Oyster)

RAL 9002

Szary (Grey)

RAL 7004

Oliwkowy (Olive)

RAL 7044

Kolory RAL są jak najbardziej zgodne z rzeczywistymi kolorami. Mogą się one jednak nieznacznie różnić, dlatego należy ich używać wyłącznie jako sugestii dotyczących wyboru koloru.

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

• Dwukierunkowa komunikacja.
• Zaawansowany antysabotaż.
• Szyfrowanie blokowe z kluczem dynamicznym.
• Natychmiastowe powiadomienia.
• Zdalne sterowanie i konfiguracja w aplikacjach Ajax.

Pasma częstotliwości

905,0 – 926,5 MHz

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Modulacja sygnału radiowego

GFSK

Zasięg sygnału radiowego

do 1100 m

Pomiędzy urządzeniem a hubem (lub podwajaczem zasięgu) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

 Technologia komunikacji Wings

Opatentowana technologia komunikacji bezprzewodowej do aktualizacji oprogramowania sprzętowego.

Najważniejsze cechy:

• Dwukierunkowa komunikacja.
• Zaawansowany antysabotaż.
• Szyfrowanie blokowe z kluczem dynamicznym.
• Ponowne ładowanie pakietu danych w przypadku błędów w transmisji.
• Kontrola dostarczania pakietów danych.

Pasma częstotliwości

905,0 – 926,5 MHz

Zasięg komunikacji radiowej

do 1100 m

Między urządzeniem a hubem (lub podwajaczem zasięgu radiowego) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Aby zapobiec zakłóceniom radiowym i zagłuszaniu.

Ochrona przed spoofingiem

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

po 36 sek

Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.

Napięcie zasilania

120 V~, 60 Hz

Urządzenie nie wymaga przewodu neutralnego do działania.

Średnie zużycie energii

do 200 mW

Moc maksymalna

600 W

Dla LightCore (1-gang) [120] Jeweller.

Maksymalny prąd obciążenia

5 A

Zabezpieczenie nadprądowe

więcej niż 5 A

Jeśli zabezpieczenie zostanie uaktywnione, LightSwitch (1-gang) [120] Jeweller wyłącza zasilanie i wysyła powiadomienie do aplikacji Ajax.

Zabezpieczenie temperaturowe

powyżej +60 °C

Jeśli zabezpieczenie zostanie uaktywnione, LightSwitch (1-gang) [120] Jeweller wyłącza zasilanie i wysyła powiadomienie do aplikacji Ajax.

Dopuszczalna temperatura pracy

od –10 °С do +40 °С

Dopuszczalna wilgotność

Do 75% przy braku kondensacji

Klasa ochrony

IP20

Konstrukcja przełącznika

Współczynnik kształtu NA (120)

Przekaźnik

LightCore (1-gang) [120] Jeweller — 98,4 × 41,9 × 33,4 mm

Panele dotykowe

SoloButton (1-gang) [120] — 115 × 71 × 10,6 mm

CenterButton (1-gang) [120] — 114,4 × 45,5 × 10,6 mm

SideButton (1-gang) [120] — 114,4 × 58 × 10,6 mm

Ramki

Frame (2 seats) [120] — 115 × 117 × 6 mm

Frame (3 seats) [120] — 115 × 163 × 6 mm

Frame (4 seats) [120] — 115 × 209 × 6 mm

Frame (5 seats) [120] — 115 × 255 × 6 mm

Przekaźnik

LightCore (1-gang) [120] Jeweller — 67 g

Panele dotykowe

SoloButton (1-gang) [120] — 55 g
CenterButton (1-gang) [120] — 31 g
SideButton (1-gang) [120] — 34 g

Ramki

Frame (2 seats) [120] — 22 g
Frame (3 seats) [120] — 28 g
Frame (4 seats) [120] — 35 g
Frame (5 seats) [120] — 41 g

LightSwitch (1-gang) [120] Jeweller jest urządzeniem prefabrykowanym, w którym każdy komponent jest sprzedawany osobno. Komponenty są łatwo instalowane poprzez łączenie ich ze sobą.
