Rdzeń

OutletCore (basic) [type F]

OutletCore (basic) vertical [type F]

Osłonki

Wszystkie osłonki składają się z dwóch elementów w tym samym kolorze: panelu przedniego i nakładki na gniazdko.

SoloCover (basic) [type F]

Jest wykorzystywana, gdy gniazdko jest zainstalowane jako oddzielne urządzenie.

SideCover (basic) [type F]

Jest wykorzystywana, gdy gniazdko po prawej lub lewej (górnej lub dolnej) stronie zestawu urządzeń.

CenterCover (basic) [type F]

Jest wykorzystywana, gdy gniazdko jest zainstalowane między zestawem urządzeń.

Ramki

Ramki dla dwóch, trzech, czterech i pięciu gniazdek i przełączników Ajax w dowolnej kombinacji*.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

* Wersje z inteligentnymi gniazdkami są dostępne tylko w orientacji poziomej.

Pojedyncze gniazdko

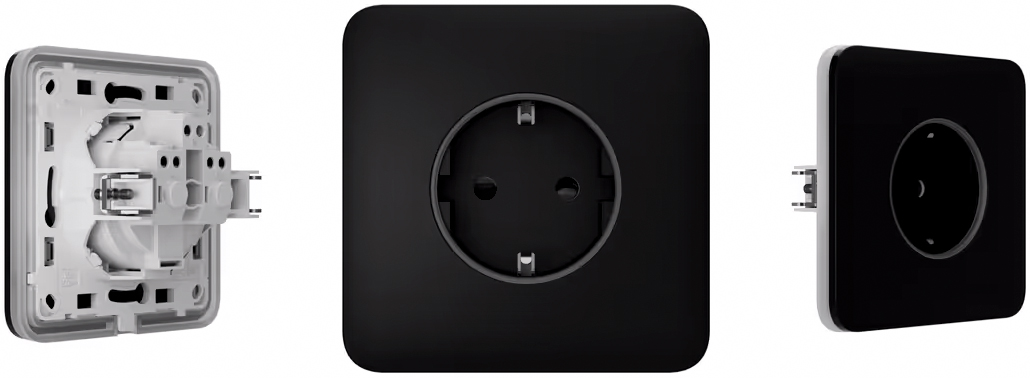

Outlet (basic) [ type F ] jest instalowany jako oddzielne urządzenie.

Zespolone gniazdko

Outlet (basic) [ type F ] Jeweller jest łączony w zestaw z inteligentnymi gniazdkami Ajax i/lub przełącznikami LightSwitch i instalowane w ramce Frame obok siebie.

OutletCore (basic) [type F]

77,3 × 74,2 × 32,8 mm

OutletCore (basic) vertical [type F]

74,2 × 74,5 × 32,8 mm

SoloCover (basic) [type F]

panel przedni – 82,3 × 82,3 × 9,2 mm
nakładka na gniazdko – 44 × 19,5 mm

SideCover (basic) [type F]

panel przedni – 82 × 76,2 × 9,2 mm
nakładka na gniazdko – 44 × 19,5 mm

CenterCover (basic) [type F]

panel przedni – 82 × 70,5 × 9,2 mm
nakładka na gniazdko – 44 × 19,5 mm

Ramki

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm
