Rdzeń

OutletCore (basic) [type E]

OutletCore (basic) vertical [type E]

Osłonki

Wszystkie osłonki składają się z dwóch elementów w tym samym kolorze: panelu przedniego i nakładki na gniazdko.

SoloCover (basic) [type E]

Jest wykorzystywana, gdy gniazdko jest zainstalowane jako oddzielne urządzenie.

SideCover (basic) [type E]

Jest wykorzystywana, gdy gniazdko po prawej lub lewej (górnej lub dolnej) stronie zestawu urządzeń.

CenterCover (basic) [type E]

Jest wykorzystywana, gdy gniazdko jest zainstalowane między zestawem urządzeń.

Ramki

Ramki dla dwóch, trzech, czterech i pięciu gniazdek i przełączników Ajax w dowolnej kombinacji*.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

* Wersje z inteligentnymi gniazdkami są dostępne tylko w orientacji poziomej.

Pojedyncze gniazdko

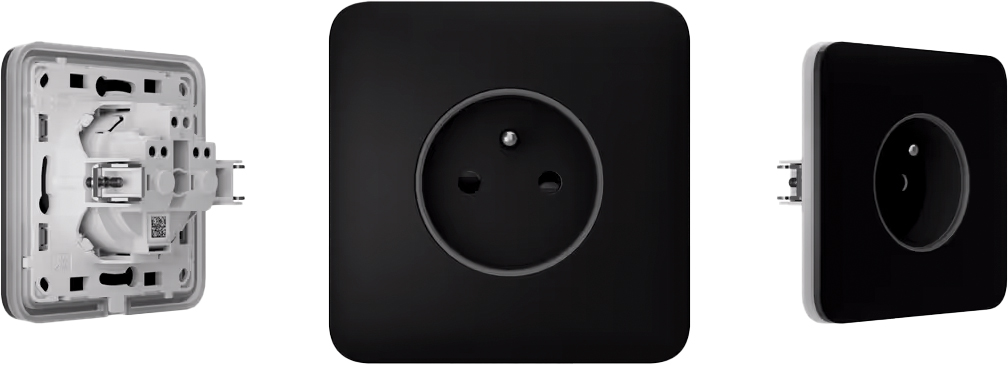

Outlet (basic) [ type E ] jest instalowany jako oddzielne urządzenie.

Zespolone gniazdko

Outlet (basic) [ type E ] jest łączony w zestaw z gniazdkami Ajax i/lub przełącznikami LightSwitch i instalowane w ramce Frame obok siebie.

Czarny (Black)

RAL 9005

Grafitowy (Graphite)

RAL 7024

Biały (White)

RAL 9003

Kość słoniowa (Ivory)

RAL 1013

Mglisty (Fog)

RAL 7047

Jasnoszary (Oyster)

RAL 9002

Szary (Grey)

RAL 7004

Oliwkowy (Olive)

RAL 7044

Poniższe kolory RAL są jak najbardziej zbliżone do rzeczywistego koloru. Mogą się one jednak nieznacznie różnić, dlatego należy traktować je jedynie jako wskazówkę przy wyborze koloru.

Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Urządzenie powinien zainstalować profesjonalny elektryk.

Napięcie zasilania

250 V~, 50/60 Hz

Maksymalny prąd obciążenia

16 A

Moc wyjściowa

do 3.6 kW (obciążenie rezystancyjne przy 250 V~)

Stopień ochrony przed porażeniem prądem elektrycznym

Klasa I (z zaciskami uziemiającymi)

Dopuszczalna temperatura pracy

od –10 °C do +40 °C

Wilgotność robocza

do 75% przy braku kondensacji

Klasa ochrony

IP20

OutletCore (basic) [type E]

77,3 × 74,2 × 32,8 mm

OutletCore (basic) vertical [type E]

74,2 × 74,5 × 32,8 mm

SoloCover (basic) [type E]

panel przedni – 82,3 × 82,3 × 9,2 mm
nakładka na gniazdko – 44 × 19,5 mm

SideCover (basic) [type E]

panel przedni – 82 × 76,2 × 9,2 mm
nakładka na gniazdko – 44 × 19,5 mm

CenterCover (basic) [type E]

panel przedni – 82 × 70,5 × 9,2 mm
nakładka na gniazdko – 44 × 19,5 mm

Ramki

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

OutletCore (basic) [type E]

49 g

OutletCore (basic) vertical [type E]

49 g

SoloCover (basic) [type E]

panel przedni – 12 g
nakładka na gniazdko – 5 g

SideCover (basic) [type E]

panel przedni – 12 g
nakładka na gniazdko – 5 g

CenterCover (basic) [type E]

panel przedni – 11 g
nakładka na gniazdko – 5 g

Ramki

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

Outlet (basic) [type E] jest urządzeniem prefabrykowanym. Wszystkie elementy sprzedawane są osobno
